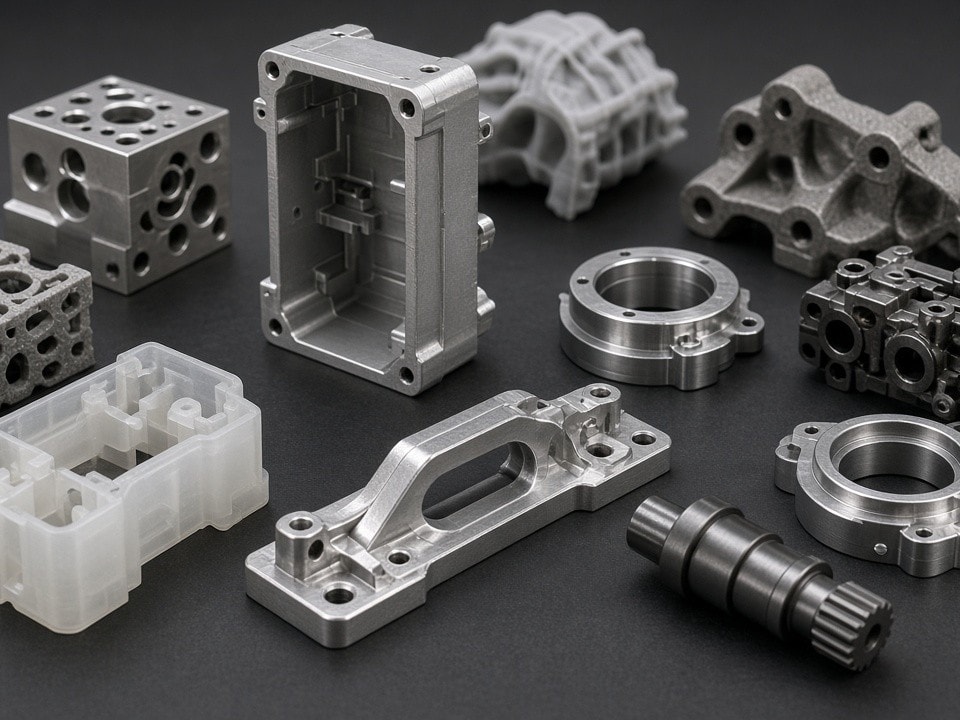

Konstruktionsleitfaden: Fertigungsgerechtes Design (DFM) für CNC, Spritzguss & Blech
Design for Manufacturing (DFM) ist der entscheidende Faktor, um Entwicklungsprojekte wirtschaftlich zu halten. Als Fertigungspartner für deutsche Maschinenbau- und Technologieunternehmen sehen wir täglich, wie kleine Änderungen in der Konstruktion die Fertigungskosten massiv senken und die Qualität erhöhen.
Dieser Leitfaden dient als Referenz für Konstrukteure und Entwicklungsingenieure, um Bauteile bereits im CAD-Stadium auf Fertigbarkeit zu prüfen und unnötige Rückfragen oder teure Design-Anpassungen zu vermeiden.
DFM-Schnellreferenz: Grenzwerte und Empfehlungen
Die folgenden Richtwerte dienen als Orientierung für eine kosteneffiziente Produktion. Abweichungen sind technisch oft möglich, erhöhen jedoch in der Regel die Bearbeitungszeit und damit den Preis.
1. CNC-Bearbeitung (Fräsen & Drehen)
Die größten Kostentreiber sind tiefe Kavitäten, scharfe Innenecken und unnötig enge Toleranzen.
| Parameter | Standard | Hinweis |
|---|---|---|
| Wandstärke | ≥ 0,8 mm (Alu/Stahl) | Dünnere Wände führen zu Vibrationen und Verzug. |
| Innenradien | ≥ 0,5 x Fräserradius | Scharfe Innenecken (R=0) vermeiden. |
| Toleranzen | ± 0,05 – ± 0,1 mm | Engere Toleranzen erfordern spezielle Messungen & Prozesse. |
| Bohrtiefe | Max. 5–8 x Durchmesser | Tiefe Bohrungen erfordern Spezialwerkzeuge. |
| Gewinde | Standard-Metrisch (M-Reihe) | Sondergewinde erfordern teure Spezialwerkzeuge. |
2. Spritzguss (Kunststoff)
Beim Spritzguss ist die Entformbarkeit das kritische Kriterium.
| Parameter | Standard | Hinweis |
|---|---|---|
| Wandstärke | 1,0 – 4,0 mm | Gleichmäßige Wandstärken verhindern Einfallstellen. |
| Entformungsschräge | 0,5° – 2,0° | Notwendig für beschädigungsfreie Entnahme. |
| Radien | ≥ 0,5 mm | Scharfe Kanten vermeiden; verbessert den Fluss. |
| Rippen-Dicke | 50–60% der Wandstärke | Zu dicke Rippen führen zu Einfallstellen. |
3. Blechbearbeitung
Designen Sie Blechteile so, dass sie mit Standardwerkzeugen gebogen werden können.
| Parameter | Standard | Hinweis |
|---|---|---|
| Biegeradius | ≥ Materialdicke | Radius 0 begünstigt Risse im Material. |
| Lochdurchmesser | ≥ Materialdicke | Zu kleine Löcher verschleißen Stempel vorzeitig. |
| Abstand zur Biegung | ≥ 3 x Materialdicke | Löcher in Biegezonen verformen sich. |
| Biegeabstand | ≥ 2 x Materialdicke | Platz für das Werkzeug zwischen zwei Biegungen. |
4. Industrieller 3D-Druck
3D-Druck bietet geometrische Freiheit, erfordert aber Verständnis für Stützstrukturen.
| Parameter | Standard | Hinweis |
|---|---|---|
| Wandstärke | ≥ 0,8 – 1,0 mm | Abhängig vom Verfahren (SLA, SLS, MJF). |
| Überhänge | > 45° | Winkel unter 45° benötigen oft Stützstrukturen. |
| Bohrungen | Übermaß einplanen | 3D-gedruckte Löcher sind selten maßhaltig. |
Häufige Fehlerquellen in der Konstruktion
Diese drei Bereiche verursachen in der Praxis die meisten Nachfragen und Kostenkorrekturen.
Eine Toleranzangabe von ± 0,01 mm auf einer gesamten Baugruppe ist selten notwendig und treibt die Kosten. Definieren Sie nur für Funktionsflächen (Passungen, Dichtflächen, Schnittstellen) enge Toleranzen. Für Gehäuse oder Halterungen sind ± 0,1 mm bis ± 0,2 mm meist völlig ausreichend.
Unser Prozess: DFM-Review vor Produktionsstart
Bei PartsMake ist die DFM-Prüfung fester Bestandteil unseres Angebots-Workflows. Wir prüfen Ihre CAD-Daten nicht nur auf technische Machbarkeit, sondern auf wirtschaftliche Optimierung.
DFM-Review anfordernFertigungsrisiken
Identifikation von Bereichen, die zu Verzug oder Werkzeugbruch führen könnten.
Prozessoptimierung
Können wir durch eine Änderung der Geometrie die Anzahl der Aufspannungen reduzieren?
Kosteneffizienz
Ist eine Fräskontur günstiger als eine aufwendige Schweißbaugruppe?
Prüfanforderungen
Sind die spezifizierten Toleranzen mit den gewählten Fertigungsverfahren wirtschaftlich erreichbar?
