Präzise Blechfertigung für Maschinenbau und Automation

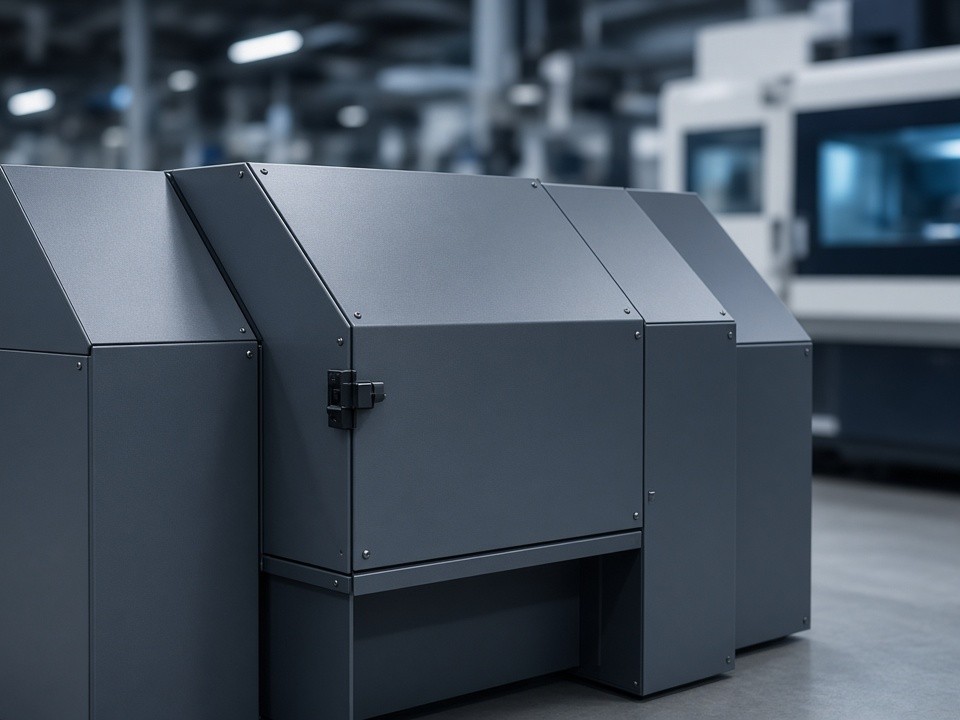

Maschinenverkleidungen & Schutzhauben aus Blech
Für nicht standardisierte Automatisierungsanlagen und Werkzeugmaschinen fertigt PartsMake passgenaue Verkleidungen aus dünnem Stahl- und Aluminiumblech – inklusive Oberflächenbehandlung, Einbauteilen und transparenten Sichtfenstern.
±0,2 mm
Laserzuschnitt
≤ 0,5 mm/m
Ebenheit nach Abkantung
18–25 Tage
Lieferzeit ab Zeichnungsfreigabe
Komplett koordinierte Lieferkette
Laserzuschnitt, Abkanten, PEM-Elemente, Pulverbeschichtung und Montage des PC-Fensters werden innerhalb eines Auftrags abgestimmt.
Konstruktionssicherheit
Blechbearbeitung für Schutzhauben – was dabei zählt
Schutzhauben und Maschinenverkleidungen bestehen meist aus dünnen Blechen. Entscheidend sind maßhaltige Flächen, gleichmäßige Biegeradien und eine Oberfläche ohne scharfe Kanten.
Planbare Geometrie
Laserzuschnitt und präzise Abkantung unterstützen passgenaue Schnittstellen zu Maschine, Rahmen und Antrieb.
Handsichere Kanten
Biegeradien ab 1,5 × Blechdicke vermeiden scharfe Kanten und sorgen für eine rundere, sichere Ausführung.
Integrierte Details
Befestigungspunkte für Sensoren, Kabeldurchführungen und PEM-Elemente können in die Baugruppe integriert werden.
Sichtfenster nach Bedarf
PC- beziehungsweise Makrolon-Fenster mit Dichtrahmen und Befestigung ergänzen die Schutzhaube als fertige Lösung.
Technische Basis
Unsere Fertigungsparameter für dünne Bleche
Die Auslegung ist auf dünne Stahl- und Aluminiumbleche für Verkleidungen, Schutzhauben und Maschinenabdeckungen abgestimmt.
| Parameter | Bereich | Bemerkung |
|---|---|---|
| Blechdicke Stahl | 1,5–3,0 mm | S235, 1.4301 |
| Blechdicke Aluminium | 1,5–3,0 mm | EN AW-5754, EN AW-5083 |
| Laserzuschnitt | ±0,2 mm | Kanten ohne Nachbearbeitung |
| Abkantung | R ≥ 1,5 × Blechdicke | Keine scharfen Kanten, handsicher |
| Ebenheit nach Abkantung | ≤ 0,5 mm/m | Messung auf Messplatte |
| Pulverbeschichtung | RAL-Farbtöne, 60–90 µm | Elektrostatisch, UV-beständig |
| Sichtfenster | PC/Makrolon 3–5 mm | Mit Dichtrahmen und Befestigung |
| Liefermenge | 1–500 Stück | Prototyp bis Kleinserie |
Ein Auftrag, eine Koordination
Kombinierte Prozesse in einem Auftrag
Ein typisches Bauteil durchläuft mehrere Fertigungsschritte. PartsMake koordiniert diese innerhalb derselben Lieferkette, damit Maß- und Farbabweichungen zwischen einzelnen Zulieferern reduziert werden.
-
1
Laserzuschnitt
Zuschnitt der dünnen Stahl- oder Aluminiumbleche nach Zeichnung.
-
2
Abkanten und Einpressen
Geometrische Ausformung mit gleichmäßigen Radien sowie PEM-Elementen und Befestigungspunkten.
-
3
Elektrostatische Pulverbeschichtung
Oberflächenfinish in gewünschten RAL-Farbtönen mit einer Schichtdicke von 60–90 µm.
-
4
Montage und Endkontrolle
Montage des Polycarbonat-Fensters mit Dichtrahmen und abschließende Prüfung vor der Lieferung.
Wirtschaftlichkeit
Wann sich die Fertigung in China für Verkleidungen lohnt
Bei wiederkehrenden Stückzahlen ab 20–30 Einheiten pro Jahr oder bei Baugruppen mit mehr als vier unterschiedlichen Blechteilen sinken die Stückkosten spürbar gegenüber lokaler Fertigung.
20–30+
Einheiten pro Jahr als sinnvoller Ansatzpunkt für wiederkehrende Projekte
18–25
Werktage ab Freigabe der Zeichnung inklusive Oberfläche und Endkontrolle
Anwendungsfelder
Geeignete Projekte
Die Fertigung eignet sich für Einzelteile, Prototypen und Kleinserien mit wiederholbarer Zeichnungsbasis.
Schutzeinhausungen für Robotikzellen mit seitlichen Serviceklappen
Abdeckungen für Linearachsen und Antriebsmodule
Maschinenständer mit integrierten Kabelkanälen und Sichtfenstern
Prüfstände mit häufig wechselnden Aufbauten und Ersatzteilbedarf nach Zeichnung
Häufige Fragen
Von der Zeichnung bis zur fertigen Haube
Die wichtigsten Punkte zu Material, Oberfläche und Lieferumfang auf einen Blick.
Nächster Schritt
Angebot für Ihre Maschinenverkleidung anfordern
Senden Sie uns Zeichnungen oder eine Stückliste mit den gewünschten RAL-Farben und Angaben zu den Sichtfenstern. Wir prüfen die Daten auf Fertigbarkeit und erstellen innerhalb von zwei Werktagen ein Angebot mit Liefertermin und Verpackungsspezifikation.
